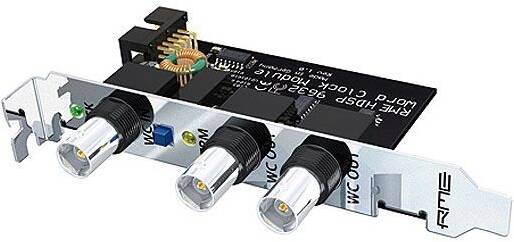

WCM MKII (Word Clock Module) добавляет в входные и выходные часы профессионального качества на карты серии DIGI96. Низкий джиттер оптимизирован PLL схемой, интегрированный тактовый генератор и уникальный режим тестирования расширили мощные возможности цифровых карт по запросу многих профессиональных пользователей.
Как и в других продуктах RME, неудовлетворенность используемых стандартных схем приводит к тому, что вместо них разработаны особенные на входном этапе WCM и получилась непревзойденная совместимость и надежность. Светодиоды для контроля, тестовые режимы и блокировка могут точно сказать, что происходит. Этот WCM построен в традициях, как другие продукты RME: просты в использовании, всегда надежны, и в лучшем исполнении!
Улучшенный и расширенный Word Clock Модуль MKII предлагает дополнительные режимы, контролируемые простым в эксплуатации DIP-переключателем. С этими режимами WCM полностью совместим со всеми используемыми в настоящее время Word Clock. Входной и выходной канал может быть независимо установлен на одиночный или двойной режим скорости. Поэтому Т-коннектор и BNC-терминатор больше не нужны. Генератор внутренних часов может работать не только на 44,1 кГц, но и на 48 кГц. Благодаря одному/двум режимам ввода эти две частоты дискретизации могут быть продлены до 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц.
- Модуль не нуждается в драйверах и в слоте на материнской плате
- Низкопрофильная конструкция джиттера: 2,5 нс типичные в режиме PLL (44,1 кГц)
- PLL работает без отсева даже в более 40 нс джиттера на входе
- Чувствительны высокий входной каскад работает с 1 уровня входного сигнала Vpp
- Игнорирует смещения постоянного тока в Word Clock сети
- Защита от перенапряжения на входе и выходе
- Защита выхода от короткого замыкания
- Встроенный тактовый генератор, пригодный для использования в качестве задающего генератора или для тестовых целей
- Внутренние часы переключаемый: 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц
- Частотный диапазон PLL ввода: 27 кГц – 102 кГц
- Частотный диапазон выход: 27 кГц – 102 кГц
- Вход BNC, переключаемый высокое сопротивление (10 кОм) или прекращено (75 Ом)
- Выход BNC, низкое сопротивление (10 Ом)
- Питание: от DIGI96, 12 В постоянного тока, 45 мА
- Стандартный слот: 97 х 55 мм
- В комплекте: 4 внутренних кабеля
